Descrição

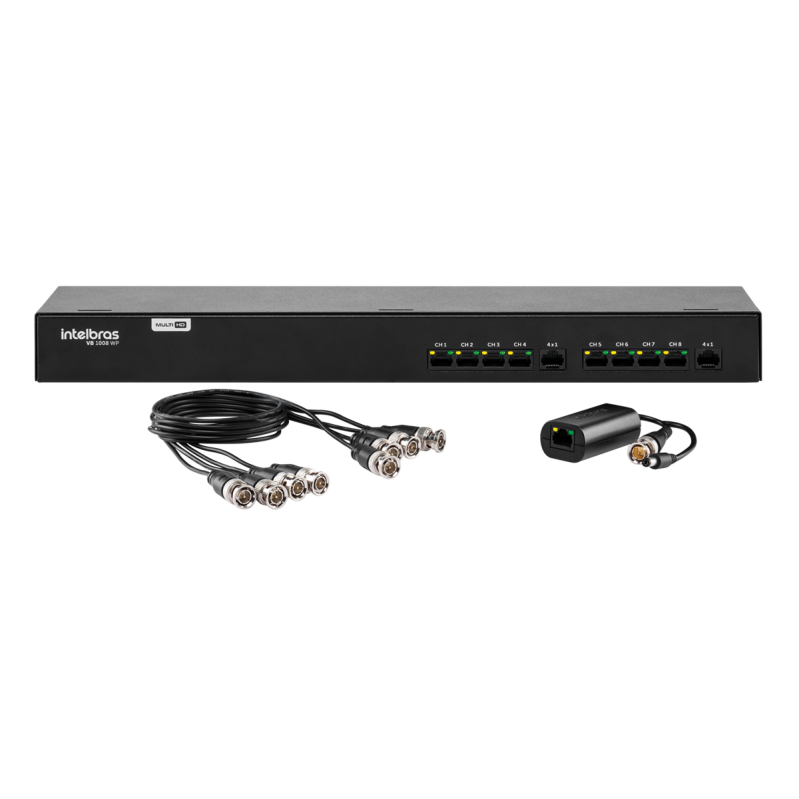

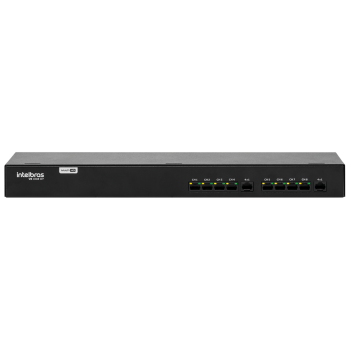

Balun para CFTV
». Proteção contra surtos de tensão
». Filtro contra interferência e ruídos
». Modelo com 8 canais
». Compatível com categoria do cabo UTP: 5 ou superior
». Compatíveis com o formato de vídeo NTSC
». Compatíveis com as tecnologias analógicas tradicionais, HD e Full HD

Especificações técnicas
Conexões
Entrada do sinal de vídeo 8 RJ45
Saída de vídeo 8 BNC
Função 4x1 2 RJ45
Alimentação para câmera 1 P4 Macho
Alimentação de entrada NBR 14136

Vídeo
Protocolos de vídeo HDCVI/ AHD-M/ HDTVI/ Analógico (CVBS)
Formato de vídeo NTSC
Alcance com tecnologia analógica 400 metros
Alcance com tecnologia HDCVI Vídeo: 300 m (720p), 200 m (1080p)
Menu OSD/PTZ Dia: 300 m (720p) e 200 m (1080p)
Menu OSD/PTZ Noite: 170 m (720p) e 80 m (1080p)
Alcance com tecnologia HDTVI
Vídeo: 250 m (720p) e 150 m (1080p)
Menu OSD/PTZ Dia: 250 m (720p) e 150 m (1080p)
Menu OSD/PTZ Noite: 150 m (720p) e 70 m (1080p)
Alcance com tecnologia AHD
Vídeo: 250 m (720p) e 150 m (1080p)
Menu OSD/PTZ Dia: 250 m (720p) e 150 m (1080p)
Menu OSD/PTZ Noite: 150 m (720p) e 70 m (1080p)
Filtro contra ruídos e interferência Sim
Vídeo | Impedância UTP: 100 ? RJ45 / Cabo coaxial: 75 ? BNC

Características complementares
Compatível com dados (Menu OSD e PTZ) Sim
Compatível com áudio Sim
Sinalização LED verde saída de alimentação Alimentação Ok
Sinalização LED vermelho saída de alimentação Curto circuito ou sobrecarga no canal
Compatível com Rack 19” Sim

Conteúdo da embalagem
Cabo BNC macho 0,60m 8
VB 1001 MC (macho) 8
Cantoneiras para fixação em rack 19” 2
Cabo alimentação (cabo força) 1

Características elétricas
Alimentação de entrada 100-240 Vac – 50/60 Hz (Full Range)
Capacidade de corrente máxima da fonte de alimentação 5 A²
Consumo máximo de potência 80 W
Corrente máxima fornecida em cada canal 1,1A³
Fonte de Alimentação 13,8 Vdc
Proteção antissurto vídeo 1KV vídeo
Proteção antissurto alimentação 1,5KV alimentação
Norma de proteção antissurto
Pulso 10-700?s
IEC 61000-45
Modo diferencia

Características mecânicas
Dimensões do Gabinete (L x A x P) 440 x 44 x 88 mm
Peso 1,27 Kg
Cor case Preto
Tipo material Metálico / Plástico
Local de instalação Interno

Características ambientais
Temperatura de armazenamento -10°C a 70°C
Temperatura de operação -10°C a 60°C
Umidade relativa de armazenamento 20% a 90% RH
Umidade relativa de operação 20% a 90% RH
